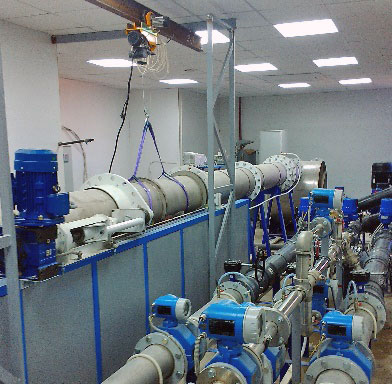

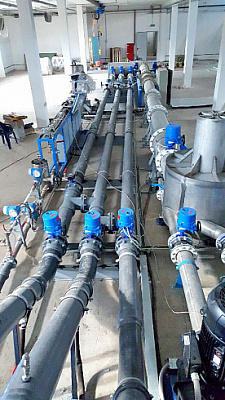

Установки поверочные ЭЛЕМЕР-ПУ

Установки применяются для настройки, градуировки, калибровки, юстировки, поверки, испытаний и других работ по определению метрологических и технических характеристик расходомеров, расходомеров-счетчиков, счетчиков, преобразователей расхода и/или количества жидкости различных типов и назначения.

Установки могут применяться в качестве вторичных и рабочих эталонов в соответствии с государственными поверочными схемами.

Описание: Установки поверочные ЭЛЕМЕР-ПУ

Описание

Описание средства измерений

Принцип действия установок основан на воспроизведении единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

Опционально в состав установок могут включаться: средства измерений температуры и влажности окружающей среды, атмосферного давления, плотности жидкости, системы дополнительной деаэрации и фильтрации жидкости, калибраторы температуры (термостаты), калибраторы давления, системы подогрева и/или охлаждения и поддержания заданной температуры жидкости, вспомогательное оборудование.

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки и проходит через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется через расходомеры установки (при их наличии) в систему хранения и подготовки жидкости или через устройство переключения потока (входящее в состав весового устройства) на весовое устройство (при его наличии). Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

Установки имеют различные исполнения, отличающиеся составом средств измерений, индексами точности, диапазонами расходов, номинальными диаметрами поверяемых средств измерений, измеряемой средой (жидкостью), температурой и избыточным давлением измеряемой среды (жидкости).

Характеристики: Установки поверочные ЭЛЕМЕР-ПУ

Характеристики

Основные технические характеристики

Наименование характеристики Значение
Номинальный диаметр поверяемых средств измерений1) от DN 1 до DN 600
Количество одновременно поверяемых средств измерений, штук1) от 1 до 32
Измеряемая среда1) жидкость (вода питьевая, смесь водоглицериновая, смесь водогликолевая)
Температура, °С1)2) от +5 до +40
Избыточное давление, МПа1) от 0,1 до 2,5
Параметры электрического питания:
— напряжение переменного тока, В 380±38 / 220±22
— частота переменного тока, Гц 50±1
Условия эксплуатации:
— температура окружающей среды, °С3) от +10 до +40
— относительная влажность, % от 30 до 80
— атмосферное давление, кПа1) от 84 до 107
Средний срок службы установки, лет 15
Средняя наработка на отказ, ч 20000



Метрологические характеристики

Наименование характеристики Значение
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств1), т/ч (м3/ч) от 0,001 до 2000
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений расходомеров массовых1), т/ч (м3/ч) от 0,001 до 4000
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров объемных1), м3 от 0,001 до 4000
Индекс точности установки 1 2 3 4
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств1), % от ±0,040 вкл. до ±0,055 вкл. от ±0,06 вкл. до ±0,10 от ±0,10 вкл. до ±0,30 от ±0,30 вкл. до ±1,00
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств1), % от ±0,045 вкл. до ±0,055 вкл. от ±0,06 вкл. до ±0,10 от ±0,10 вкл. до ±0,30 от ±0,30 вкл. до ±1,00
Пределы допускаемой относительной погрешности установок (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении расходомеров массовых1), % от ±0,065 вкл. до ±0,10 от ±0,10 вкл. до ±0,30 от ±0,30 вкл. до ±1,00
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных1), % от ±0,15 вкл. до ±0,30 от ±0,30 вкл. до ±1,00

1) — конкретное значение указывается в эксплуатационных документах на установку.
